D343H型金属密封蝶阀

D343H型金属密封蝶阀

  • 质量稳定
  • 价格合理
  • 交货快捷
  • 天津伯纳德电动成套阀门为您提供智能一体化解决方案
  • 销售:022-87473221
  • 传真:022-87473221
  • 地址:天津滨海自贸试验区(中心商务区)庆盛道966号

详细介绍

产品用途
硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用

产品特点
1、硬密封蝶阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能
2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点
3、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长
4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小
5、硬密封蝶阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装
6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用

执行标准
设计规范:GB/T 12238
结构长度:GB/T 12221
法兰连接:GB/T 9113
试验与检验:GB/T 13927
产品标识:GB/T 12220

性能参数
型号
D343H6
D343H6P
D343H6R
工作压力(MPa)
1.6
适用温度(℃)
≤425
≤200
适用介质
水、油或非腐蚀性介质
硝酸类介质
醋酸类介质
材料
阀体、蝶板
WCB
CF8/304
CF3M/316L
阀杆
2Cr13
304
316L
阀体密封面
堆焊 507
蝶板密封面
304+柔性石墨
304+PTFE
304+PTFE
填料
柔性石墨
PTFE
PTFE

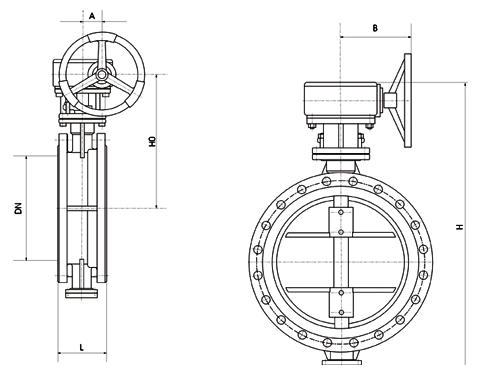

产品尺寸
温馨提示:“D343H型金属密封蝶阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
