Z60YY国标电站闸阀

Z60YY国标电站闸阀

  • 质量稳定
  • 价格合理
  • 交货快捷
  • 天津伯纳德电动成套阀门为您提供智能一体化解决方案
  • 销售:13323377435
  • 传真:022-65522558
  • 地址:天津滨海自贸试验区(中心商务区)庆盛道966号

详细介绍

产品引用标准
设计与制造:E101 JB/T3595 DL/T531
结构长度:E101 JB2766 GB/T15188.1
压力温度等级:E101 JB/T3595
试验与检验:E101

产品用途
焊连接的闸适用于公称压力PN16.0~32.0Mpa,工作温度≤540℃(其中P(57)170V工作温度为570℃)的石油、化工、火力电站等各种工况的管路上,切断或接通介质。适用介质为:水、油品、蒸汽酸性介质等。操作方式等。操作方式有:手动、齿轮传动、电动等。

产品结构特点

1.设计制造按JB/T3395等标准,可与国产设备配套使用。
2.阀门中腔采用压力自紧式密封结构,密封性能越好。支管两端为焊接结构。
3.闸板和阀座的密封面采用司太立(stellite)钴基硬质合金扒焊而成,耐磨、耐高温,耐腐蚀,抗擦伤性能好。
4.阀杆经调质和表面氮化处理,有良好的搞腐蚀性和抗擦伤性。
5.启闭件的结构可根据用户要求设计成单板、双板、平行双板等不同形式。

主要零件的材料说明

阀 体 WCB、A105 WC6、12Cr1MoV WC9、12Cr1MoV
阀 盖 WCB、35 WC6、12CrMoV WC6、12Cr1MoV
支 架 WCB WCB WCB
闸 板 WCB WC6 WC9
阀 杆 2Cr13 25Cr2MoV、20Cr1MoV1A 25Cr2MoV、20Cr1MoV1A
阀 座 25 304 304
密封环 包覆垫、增强柔性石墨
填 料 增强柔性石墨
阀杆螺母 ZCuA110Fe3

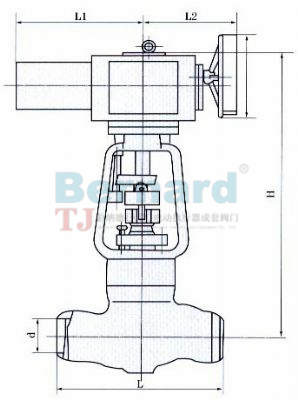

产品尺寸

温馨提示:“Z60YY国标电站闸阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
