详细介绍
产品特点
公称通径DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
额定流量系数 Kv |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
公称压力PN MPa |
1.6 4 6.4 |
|||||||||||
配DKZ执行器型号 |
DKZ-4200 |
DKZ-4300 |
DKZ-5400 |
DKZ-5500 |
DKZ-5600 |
|||||||
配BELL执行器型号 |
BELL-A+Z64 |
BELL-A+Z160 |
||||||||||
额定行程 (mm) |
16 |
25 |
40 |
60 |
100 |
|||||||
流量特性 |
等百分比 直线 |
|||||||||||
作用方式 |
电开 电关 |
|||||||||||
温度范围 |
常温型-20~200℃ 散热片型-60~450℃ |
注:大口径双座调节阀可根据用户要求订做。
有关执行器的描述,请参见“阀门执行器”部分。

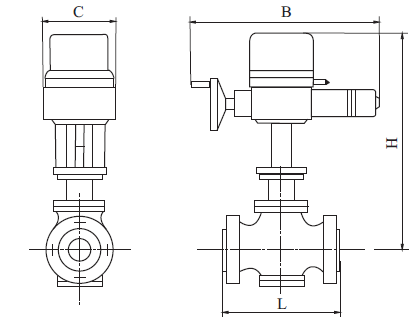

外形尺寸图表(配天津伯纳德直行程电动执行器)
通 径 DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
1.6MPa |
185 |
200 |
220 |
250 |
275 |
305 |
350 |
410 |
450 |
550 |
670 |
770 |
注 |
4.0MPa |
190 |
210 |
230 |
255 |
285 |
310 |
355 |
425 |
460 |
560 |
740 |
803 |
||
6.4MPa |
205 |
220 |
240 |
265 |
295 |
325 |
375 |
435 |
475 |
570 |
750 |
819 |
||
H |
常温型 |
690 |
693 |
713 |
718 |
819 |
829 |
841 |
918 |
928 |
970 |
1455 |
1531 |
|
散热片型 |
796 |
829 |
841 |
846 |
982 |
992 |
1004 |
1115 |
1125 |
1167 |
1757 |
1777 |
||
B |
596 |
596 |
596 |
596 |
596 |
596 |
596 |
596 |
596 |
596 |
596 |
596 |
||
C |
232 |
232 |
232 |
232 |
232 |
232 |
232 |
232 |
232 |
232 |
232 |
232 |
||
重 量 Kg |
58 |
60 |
71 |
75 |
127 |
140 |
177 |
236 |
242 |
433 |
770 |
930 |
注:大口径双座调节阀可根据用户要求订做。
接管法兰基本尺寸:铸铁阀体PN1.6按JB78-59
铸钢阀体PN4.0、PN6.4按JB79-59
公称通径DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
额定流量系数 Kv |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
公称压力PN MPa |
1.6 4 6.4 |
|||||||||||
配DKZ执行器型号 |
DKZ-4200 |
DKZ-4300 |
DKZ-5400 |
DKZ-5500 |
DKZ-5600 |
|||||||
配BELL执行器型号 |
BELL-A+Z64 |
BELL-A+Z160 |
||||||||||
额定行程 (mm) |
16 |
25 |
40 |
60 |
100 |
|||||||
流量特性 |
等百分比 直线 |
|||||||||||
作用方式 |
电开 电关 |
|||||||||||
温度范围 |
常温型-20~200℃ 散热片型-60~450℃ |
注:大口径双座调节阀可根据用户要求订做。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话:13323377435 传真:022-65522558
