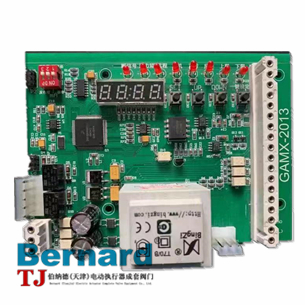

控制板GAMX-2013伯纳德执行器控制板

(一)、自动控制
1、输入信号:4-20mA
2、输出信号:4-20mA
3、运行方向:标准形式下执行机构(面对输出轴)顺时针为开启,4mA阀关闭,20mA阀开启。
4、中断保持:标准:在失去信号时执行机构保持原位。
(二)、远程控制
1、标准:远程控制为无源触点控制,在干触点控制的情况下,可使执行机构接收脉冲远程命令(无自保持),完成阀的开启和关闭。
2、非标准:远程控制为无源触点控制,在干触点控制的情况下,可使执行机构接收脉冲远程命令(自保持),完成阀的开启和关闭。
(三)、本机控制
1、标准:本机控制为无源触点控制,在干触点控制的情况下,可使执行机构接收脉冲本机命令(无自保持),完成阀的开启和关闭。
2、非标准:通过拨码开关,可使执行机构接收脉冲本机命令(自保持),完成阀的开启和关闭。
三、编程键定义:
(一)、SET设置键:在手/自动运行状态下,按此键小于5秒,均可进行手自动切换。只有在本机运行状态下按此键5-10秒,进入菜单开锁密码。10秒以上,进入恢复出厂设置页面。在主菜单下按此键,进入该项菜单页,在该菜单页下按此键,保存设定值并退出至主菜单。在主菜单“End”项按此键返回本机运行状态。
(二)、正向键:在本机运行状态下按此键,电机正转。在设置状态下按此键使设置值增加。
             当设置数值增加和减少时,按下此键超过3秒则快速调节该值。
(三)、反向键:在本机运行状态下按此键,电机反转。在设置状态下按此键使设置值减少。
             当设置数值增加和减少时,按下此键超过3秒则快速调节该值。
(四)、一键设定键:在本机运行状态下按此键自动进行零满设置。(需调整开限位、关限位与机械零满对应好)。
(五)、拨码开关:(标准状态均置于ON位置,见图2)
图2
拨码1:换方向,置于ON时为正作用,即面对输出轴开阀时顺时针旋转,
               置于OFF时为反作用,即面对输出轴开阀时逆时针旋转。
拨码2:置于ON时数码管显示阀位%数值,置于OFF时显示mA值。
拨码3:本机运行状态下,置于ON:本机点动。
                       置于OFF:本机自保持。
四、 运行操作(操作员使用程序)
1、开机上电:执行机构上电后即进入自动状态,此时显示百分比。
2、自动/手动工作方式的切换:按SET键切换。
3、手动工作方式:手动灯亮,按UP键电机正转;按DOWN键电机反转,键松开电机停转。
4、自动工作方式:自动灯亮,执行机构接收计算机信号输出正反转控制。此时按UP、DOWN键无效。
5、零满设置:0%、100%设置。在本机状态下,按一次一键设定键,按UP键或DOWN键使输出至机械全开位,调整开限位开关;按UP键或DOWN键使输出至机械全关位,调整关限位开关。调整中,数码管出现-15.0至15.0范围的数,确保输出在关限位后调整导电塑料电位器使数码管显示“0.0”后锁紧电位器;再按一键设定键,数码管显示“――――”,执行器自动转动并记忆零度和满度,直至数码管出现“0.0”零满调试结束。
恢复出厂设定:在本机运行模式下连续按住SET键10秒以上(当数码管显示“0000”时不予理会)当数码管显示“FAC”并且闪烁时,按下UP或者DOWN键即恢复出厂设定并退出至本机运行状态;按下SET键取消恢复出厂设定,并退出至本机运行状态。遥控器无此权限,须在控制板上实现。

温馨提示:“GAMX-2013伯纳德执行器控制板”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
