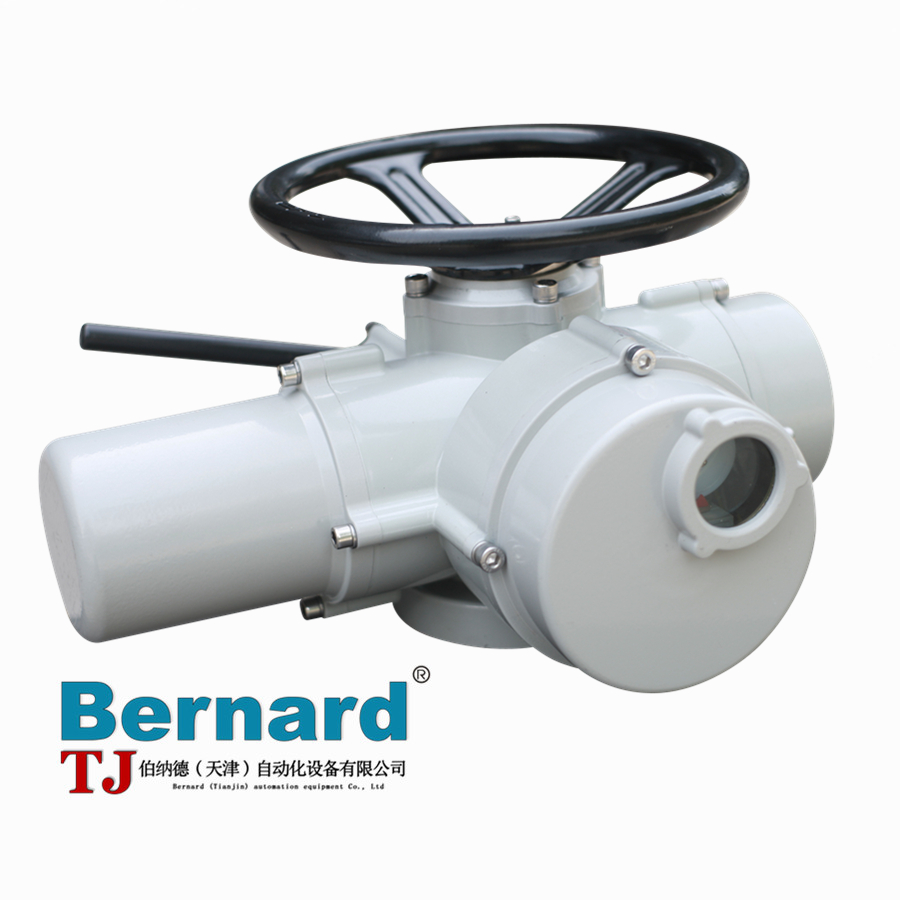

天津原装伯纳德ST-15多回转电动执行器

力矩:150Nm           电压:220V   380V

控制方式:普通开关型、整体开关型、智能调节型

一、概述
多回转电动执行器阀门电动装置,简称为 ST型电动执行器,是阀门实现开启、关闭或调节控制的驱动设备。伯纳德电动执行器ST型适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。可用于明杆阀,也可用于暗杆阀。
本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。
本产品的性能符合 JB/T8528-1997《普通型阀门电动装置技术条件》的规定。隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第 1 部分:通用要求》,GB3836.2-2000《爆炸性气体环境用电气设备第 2 部分:隔爆型“d”》及 JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。
多回转电动装置按防护类型分:有户外型和隔爆型; 按控制方式分:有常规型、整体型和整体调节型; 按连接型式分:有转矩型、电站型和推力型。
二、工作环境和主要技术参数
1.电源:常规,三相 380V(50Hz);特殊,三相 660V、400V、415V(50Hz  、60Hz);单相 220V、110V
(50Hz 、60Hz)
2.环境温度:-20~+60℃ (特殊订货-40~+80℃)。
3. 相对湿度:不大于 95%(25℃时)。
4. 防护类型:户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型(EXDIIBT4)使用环境 IIA、IIB
级 T1-T4 的爆炸性气体混合物;隔爆型(EXDIICT4)CT4 可以覆盖 BT4 的应用环境;
5. 防护等级:IP65、IP67
6. 工作制:短时 10 分钟 (特殊订货 30 分钟)。
7. 防腐涂装:高温烤漆
三、型号规格和主要性能参数表


型号规格
公称转矩
N·m
最大控制转矩
N.m
最大阀杆直径
mm
最大转圈数(圈) 手动速比 输出转速
r/min
电机功率
KW
参考重量
Kg
ST5 50 75
28

60
1:1 12 0.12 25
ST10 100 150 1:1 18/24 0.18 26
ST15 150 225 18/24 0.25 26
ST20 200 300 40 60 1:1 18/24 0.37 27
ST30 300 450 18/24 0.55 27
ST45 450 675 48 120 1:1
(20:1)
24/36 1.1/1.5 65
ST60 600 900 24/36 1.5/2.2 67
ST90 900 1200 60 120 1:1
(25:1)
24/36 2.2/3 70
ST120 1200 1500 24/36 3/4 72
ST180 1800 2100 70 150 22.5:1 18/24 4/5.5 250
ST250 2500 3000 18/24 5.5/7.5 255
ST350 3500 4200 80 150 20:1 18/24 7.5/10 450
ST500 5000 6000 18/24 10/15 460
注 1:可按用户要求提供其它转速:12/18/24/30/36/42/48/60(r/min) 注 2:当产品提供四层计数器时,最大转圈数为表 1 转圈数×10

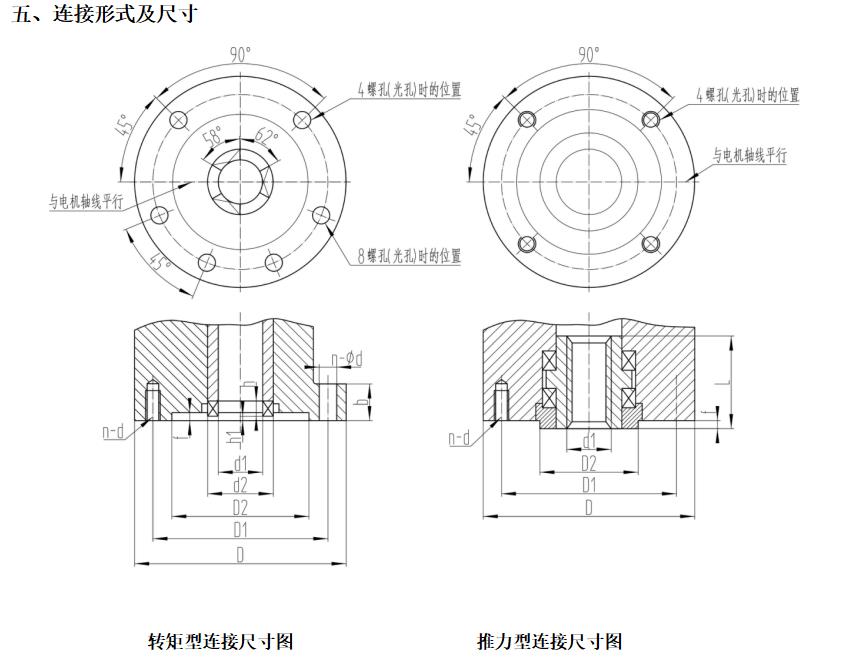

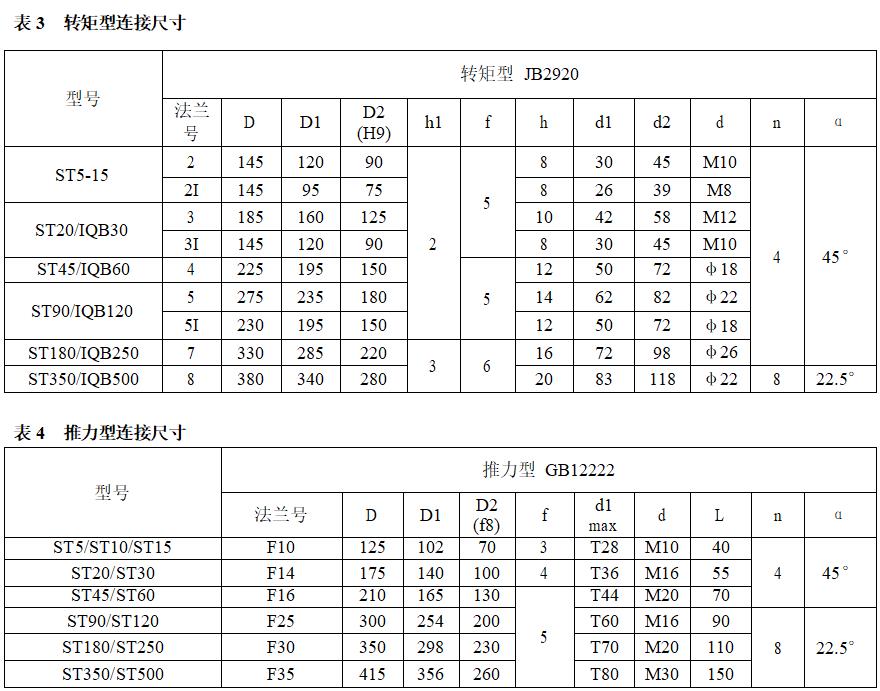

.外形尺寸




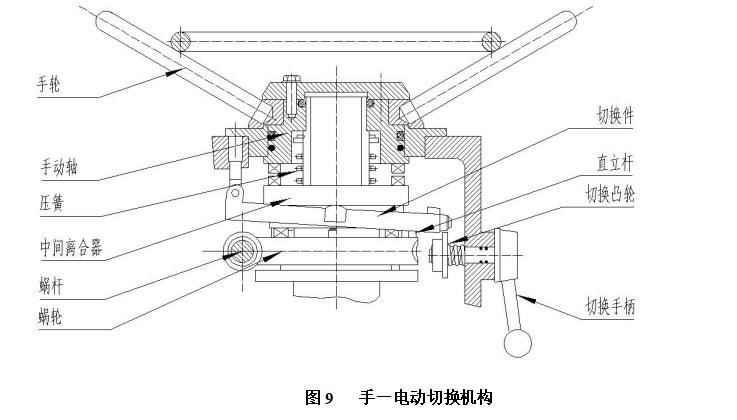

1. 电动机:户外型采用 YDF2-W 型,隔爆型采用 YBDF 型阀门专用三相异步电动机。
2. 减速机构:由一对直齿轮和蜗轮副两级传动组成。电动机的动力经减速机构传递给输出轴。
3. 力矩控制机构:结构见图 5、图 6。当输出轴上受到一定转矩后,蜗杆除旋转外还产生轴向位移,带动曲拐,曲拐直接(或通过撞块)带动支架产生角位移。当输出轴上的转矩增大到整定转矩时,则支架产生的位移量使微动开关动作,从而切断电机电源,电动机停转。以此实现对电动装置输出转矩的控制, 达到保护电动阀门的目的。


七、 电气控制原理图和接线
3.1 常规型电气原理图见图 11(注:虚线框内元件在电动装置内)


表 电缆直径

密封圈同心槽内孔直径(mm
Φ15
Φ19
Φ23
允许引入电缆公称直径(mm
Φ15±1
Φ19±1
Φ23±1
  注:隔爆型动力电缆必须有地线,应按图 15 方法将电线用夹线钳夹紧于接线头内,穿线密封圈损伤及老化应及时更换。
 7 电气元件表

代  号 名  称 代  号 名  称 代 号 名  称
Q 空气开关 QC 现场/远控转换开关 M 电机
KO、KC 交流接触器 SBO、SBC 现场按钮开关 B 变压器
FR 热继电器 SO、SC、SS 按钮开关 C 电解电容
LSF 闪光开关 FU 熔断器 V 整流管
LSO、LSC 行程开关 CB 开度表 YD、RD、GD 指示灯
TSO、TSC 转矩开关 W1、W2 电位器 DW 稳压二极管
SA 钮子开关 RH 加热电阻 R1、R2、R3 电阻
八.调整
多回转电动执行器与阀门组装后,必须对力矩控制机构、行程控制机构、开度指示机构分别进行调整,方可使用;IQB 型电动装置的力矩控制机构、行程控制机构及开度指示机构相同,故调整方法一样。
  注意:调整前,必须检查开度指示器上的电位器是否已脱开把电位器轴上齿轮的紧定螺钉松开即可,以防损坏;
手动使阀门处于中间位置,检查控制线路是否正确后方可通电,并检查电机相序是否正确,相序接反,将导致力矩和行程     机构均不起作用,使阀门及电装损坏!检查的方法为:行程控制机构下的中传小齿轮顺时针转为开,逆时针转为关。
8.1 力矩控制机构的调整(参见图 5、图 6

出厂前已按要求调整好转矩,一般不需再调整。如需改变整定值,可旋转调整轴至相应刻度。先调关   向,后调开向。     注意:户外型力矩控制机构的调整轴压下后方可旋转!

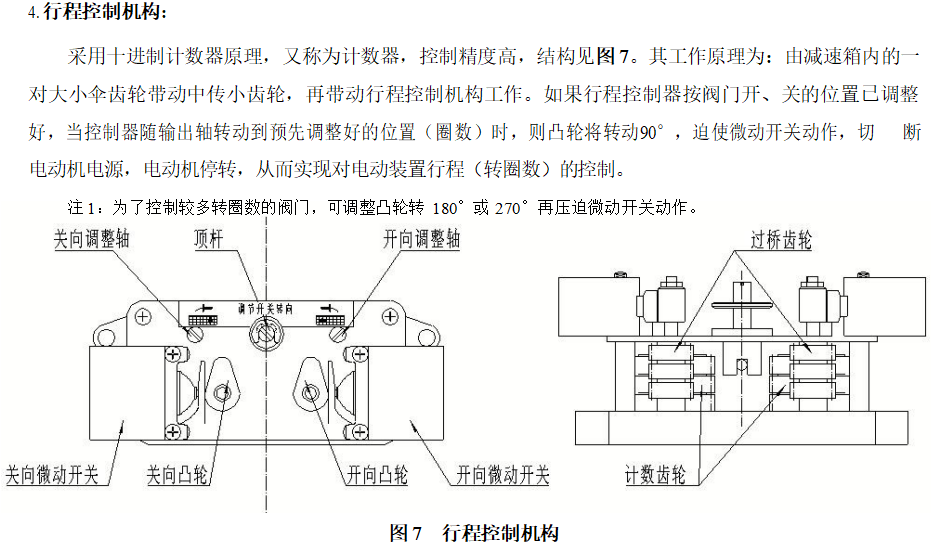

8.2 行程控制机构的调整(参见图 7

  注意:先调关向,后调开向
8.2.1 全关位置的调整
1) 手动或电动将阀门关到位;
2) 用螺丝刀压下顶杆旋转 90°卡住,使中传小齿轮与行程控制机构个位齿轮完全脱开;
3) 按关向箭头旋转开向调整轴,直到开向凸轮压迫关向微动开关使之动作为止;
4) 旋回顶杆至原来的位置;
注意:此时应用螺丝刀旋转一下开关向调整轴,以确保中传小齿轮与行程控制机构个位齿轮正确啮合,以防损坏
5) 电动检查关向行程是否已调整好。
8.2.2 全开位置的调整
1) 手动或电动将阀门开到所需的位置;
2) 压下顶杆旋转 90°卡住,使中传小齿轮与行程控制机构个位齿轮完全脱开;
3) 按开向箭头旋转开向调整轴,直到开向凸轮压迫开向微动开关使之动作为止;
4) 旋回顶杆至原位;
注意:此时同样应用螺丝刀旋转一下开关向调整轴,以确保中传小齿轮与行程控制机构个位齿轮正确啮合,以防损坏!
5) 电动检查开向行程是否已调整好。

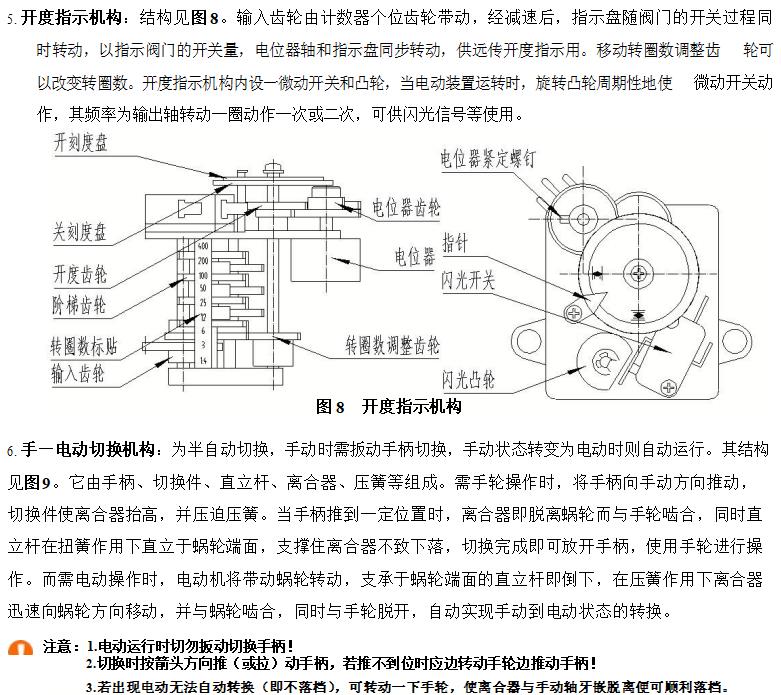

8.1 开度指示机构的调整(参见图 8
在调整好力矩、行程的基础上调整现场开度指示机构,方法如下:
1) 移动转圈数调整齿轮至所需的转圈数位置;
2) 挂上电位器齿轮,拧紧电位器固定螺母并确定电位器齿轮的紧定螺钉是松开的;
3) 手动或电动关闭阀门并面对指示盘观察电位器齿轮的旋向;
4) 关到位后转动关向指示盘使标志对准指针;
5) 按所观察电位器齿轮的旋向转动电位器轴至临近终端的位置,拧紧紧定螺钉;
6) 电动或手动操作阀门至全开位置,保持关向指示盘不动,旋转开向指示盘使标志对准指针;
7) 电动操作阀门检查闪光灯,阀门开的过程中红灯闪光,全开时红灯长亮;阀门关的过程中绿灯闪光,   关到位时绿灯长亮。

温馨提示:“天津原装伯纳德ST-15/扭矩150Nm多回转电动执行器”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
